LED净化灯恒流驱动电路研究与设计方案

摘要：基于CSMC0.5umBCD工艺给出LED净化灯恒流驱动电路。利用MOS管饱和区恒流特性以及电流负反馈结构，给出三种恒流驱动方案。比较三种方案的恒流工作电压，确立最终结构。采用的方案能够有效降低恒流工作电压并实现利用外接电阻控制恒流输出的大小，驱动电流范围为14.5mA到91.5mA.驱动电流可以通过外接PWM数字信号实现输出使能控制，控制响应时间为7ns.可用于LED显示屏。通过Hspice软件进行仿真，5V的电源电压波动±10%时驱动电流波动小于1.85%.环境温度由25℃变化到85℃时驱动电流变化2.14%.外接电压由0V变化到5V,此时的驱动电流变化小于5.5%.当驱动电流为91.5mA时，恒流工作电压仅为0.38V.

　　1  引言

　　近年来，LED显示屏应用迅速发展，推动LED净化灯驱动IC的进步。基于对LED的高可靠性以及亮度和色度一致性的考虑，通常要对LED进行恒流驱动。

　　用于LED显示屏的恒流驱动电路主要存在三个设计要点：①驱动电流可通过单一外接电阻设定。②最大限度降低恒流工作电压。这里，恒流工作电压指使输出电流恒定时的内部电路压降，该压降小则电路功耗低。③恒流输出可由数字信号控制，响应速度要快，以满足采用PWM技术动态调光或高速扫描应用的需要。文中给出了一种使驱动MOS管在线性区实现恒流的控制方法，且不需要在源极串联反馈电阻，有效降低了恒流工作电压。在此基础上，给出了满足以上三方面要求的完整控制电路。

　　2  恒流驱动电路设计

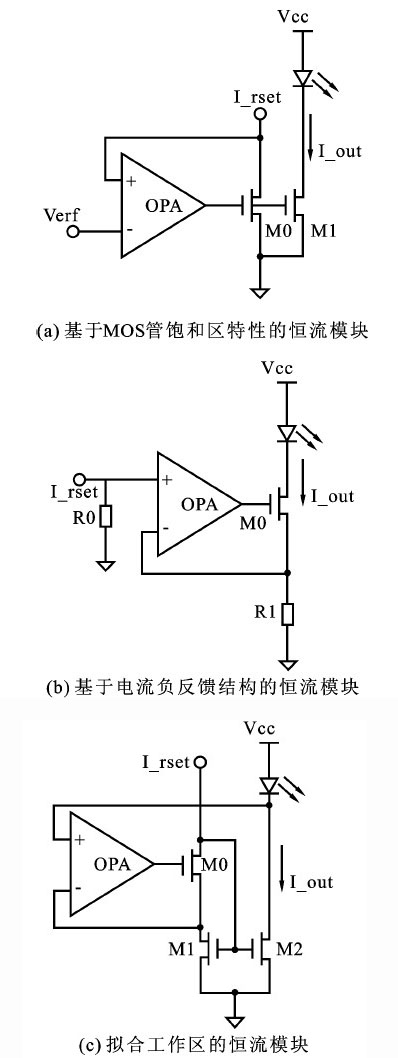

　　恒流驱动模块是整个控制电路设计核心，决定整体电路的恒流特性。针对此模块给出三种方案。具体电路结构如图1所示。图中电流I_rset只受控于外接电阻Rset,当Rset不变时，此电流恒定。Vcc是电路的外接电压，用来为LED净化灯供电。

图1  电路结构

    2.1  基于MOS管饱和区恒流特性的恒流模块

　　这种结构采用简单的恒流方式，常应用于大功率LED净化灯照明电路，结构如图1（a）所示。电路利用M1实现恒流驱动。外接电压Vcc的增大使得M1进入饱和区，利用运放保证M1栅电压保持不变。工作于饱和区的M0与M1的共栅连接方式使得流经它们的电流满足线性比例关系且电流恒定，比例系数取决于两者的宽长比的比值。这种恒流模式完全依赖于MOS管的栅电压并且恒流工作电压（VDS1）至少要满足M1管饱和导通，因此结构对于LED显示电路来说功耗大。

　　2.2  基于电流负反馈的恒流模块

　　为减小电路功耗，采用负反馈结构实现恒流输出。电路结构如图1（b）。当电路由于某一原因导致M0的漏电流增加时，增加的电流通过R1作用反馈到运放的反相端，负反馈结构会使得M0的栅压降低，使M0上漏电流减小，从而实现动态平衡，保证M0的漏电流恒定不变，反之亦然。这样的恒流方式降低了恒流工作电压，电路功耗小。动态平衡方式很好的实现了恒流输出，恒流特性好。负反馈结构使得驱动电流Iout与I_rset之间满足线性比列关系，比例系数取决于R0与R1的阻值比。

　　该结构存在一些不足：①R1不宜过大，否则R1上压降过高，产生较大功耗。②R1不宜过小，否则会导致反馈电压过小，反馈电压信噪比低，电路性能不稳定。R1设置在几个欧姆为宜，对于电阻的精确要求使得版图设计相对困难，对工艺的要求较高。③反馈电阻的存在就不可避免的在R1上产生一定的压降，造成集成电路内部功耗的增加。

　　2.3  拟合工作区的恒流驱动模块

　　为避免反馈电阻存在的问题，采用图1（c）结构，负反馈取样点在M1漏端。同时为最大限度的降低恒流工作电压需实现MOS管在线性区可以恒流输出。这种方式将线性区恒流输出曲线与饱和区恒流输出特性曲线拟合成一条曲线，得到驱动电流的恒流输出曲线恒流特性好，恒流工作电压低。

　　MOS管漏电流ID在不同工作区满足关系式：

　　当VDS>VGS-VTHN时，MOS管处于饱和区：

　　当V DS < VGS - V THN时， MOS 管处于线性区：

　　若某一原因导致运放同相端输入电压增大，会使得M0栅电压增加。而I_rset对于固定的外设电阻是恒定的，故M0的漏电压减小，从而M1的栅电压减小，漏电压增加，即运放的反相端电压也随之增加，反之亦然。这一结构保证运放的同相端和反相端输入电压始终保持相等，即保证M1和M2的漏电压相等。同时M1和M2的共栅连接方式使得两者的栅电压相等。由式（1）、（2）可以看出，只要保证M1和M2的栅、漏电压均相等，驱动电流Iout与I_rset就会满足一个线性的比例关系，比例系数依赖于M1和M2的宽长比的比值。而对于一个固定的外设电阻，I_rset是固定不变的，电路可以利用此关系在M2尚处于线性区时就可以恒流输出，显着的降低恒流输出的工作电压。这一结构要求电路中的运放的线性区的工作范围宽，即保证在M2处于线性区时，运放一直能够正常放大，保证M1和M2的漏源电压相等。当同相端的增加量使得运算放大器已经进入到饱和区时，尽管反馈结构不再起作用，但M2已经可以利用饱和区恒流特性实现恒流输出，I_reST不变使得饱和区的恒流值与线性区一致，两个工作区的曲线拟合在一起，形成最终的恒流输出曲线。
