高效单级变换式【LED净化灯】驱动电源设计方案

随着全球化石油燃料的日益耗尽，人们正在寻找新的替代能源，可再生能源如：风能、太阳能、生物能源等成为热点。由于可再生能源的开发存在诸多经济、技术风险等不确定因素，所以各国政府都在积极发展LED净化灯照明产业，大力推广LED路灯、隧道灯、球泡灯等照明产品的应用研究，倡导产品降低能耗、提高效率、促进节能技术创新等工作。基于LED发光器件的低压特性，LED照明的核心部件LED驱动电源的能效、功率因数、可靠性等性能成为LED光电照明产业能否健康发展亟待解决的关键技术问题。

　　中国的国家推荐性标准GB/T24825-2009"LED模块用直流或交流电子控制装置性能要求"中规定：达到能效1级的隔离输出式LED模块控制装置，电源效率应不小于88%（P>25 W ）；电源产品电磁干扰（EMI）性能应符合国家强制性标准GB17625.1-2003/IEC61000-3-2:2001"电磁兼容限值谐波电流发射限值"和GB17743-2007"电气照明和类似设备的无线电骚扰特性的限值和测量方法"的相关要求。美国能源之星照明灯具规范（ENERGY STAR? Program RequirementsProduct Specification for Luminaires）中规定：商用照明灯具功率因数必须大于0.9.

　　LED净化灯光源与其它光源的主要区别在于LED净化灯光源需要一个驱动电源，驱动电源的性能直接关系到LED光源的性能。在全球提倡"节能减排"和"绿色电子"的大背景下，如何设计一种高功率因数、低谐波电流的高效LED驱动电源是当今广泛关注的热点问题。本文提出一种采用功率因数校正（PFC）电路，临界模式（boundary mode）的AC/DC单级反激式的电源供应器拓扑，通过正确设定相关参数，可在兼顾电源品质与成本的情况下，有效提高能效、避免建筑物内高次谐波电流造成的电源环境污染。

　　1 单级AC/DC拓扑结构及原理

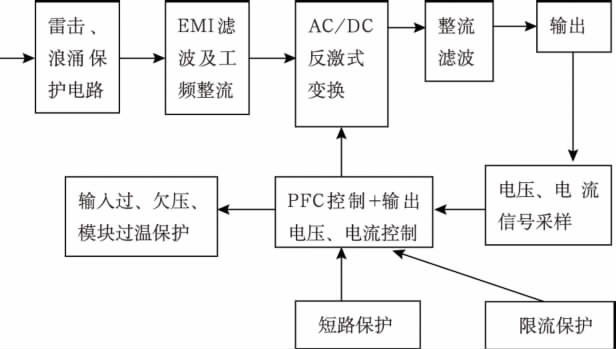

　　AC/DC反激式变换器，是采用临界电流模式控制的Flyback变换电路，系统原理框图如图1.工作原理：开关管MOS驱动着反激式储能隔离变压器T,MOS导通时变压器T储能，关断时变压器T次级绕组通过续流二极管释放能量。控制MOS的导通、关断时间规律，可实现输入电流波形和输出直流电压或电流的稳定控制，以保障输入电流的正弦规律化和输出直流特性的稳定性。

图1 AC/DC反激式变换器原理图

　　电路拓扑如图2所示。

图2 电路拓扑图

　　图2中：Lm为变压器初级励磁电感，Lr为漏电感，初级电感LP=Lm+Lr,次级电感为LS。

  1.1 SPWM 调制原理

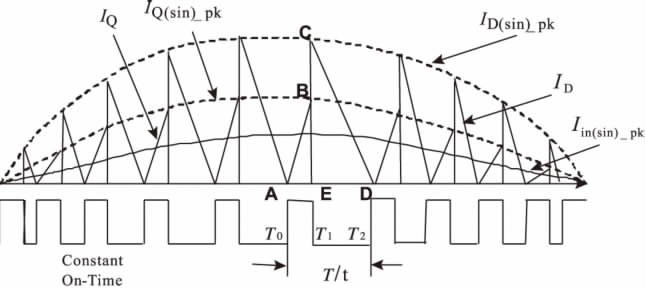

　　如图2所示，市电经全波整流，按市电半个周期波形图分析，则正弦调制原理分析如图3:IQ为MOS管在某一时刻的导通电流，IQ（sin）_PK是MOS的峰值电流，ID为次级二极管在MOS管关闭时刻的续流，ID（sin）_PK是二极管的峰值电流。

图3 SPWM 调制图

　　在调制波形示意图里，采用电感电流回零后允许导通下一个驱动脉冲工作方式，以保障每个开关周期里T =TON+TOFF 。

　　如调制图3,设市电输入正弦波电压：

　　Uin（t）=Uin_pksinωt

　　把市电输入电压离散化，则设第N 个点时，图中△ABE所示，MOS导通，电压与电感励磁电流的关系如下：

　　若N 足够大时，则电流、电压等效为连续：

　　由上式可知：

　　假设导通时间为常数：TON_N = 常数（const），则上述MOS导通电流各点峰值IQ（sin）_pk组成的包络就形成了正弦规律。

　　次级二极管瞬时峰值电流为ID（t），根据励磁电流引起的磁通不能突变原则可知：ID（t）=n IQ（t）=nIQ（sin）_pksinωt,且等式LP =n2 LS成立，其中参数n为变压器的初、次级匝数比。


根据变压器伏秒平衡原则，在绕组次级伏秒规则如下：

　　式中，Uo是输出直流电压，UF是整流二极管正向导通压降。

　　且根据：T =TON+TOFF

　　设在第N 点对IQ（sin）_pk_N积分可得到其平均值，在图3中三角形△CED中：

　　则市电输入电流：

　　由上几个等式可得到：

　　设：UR =n （Uo+UF）并定义：UR为反射电压。

　　又设定电压反射比为：

　　则可得输入电流的表达式：

　　由输入电流表达式可见：在开关管按恒定导通时，输入电流也不是纯净正弦波，失真度THDI与Rvr密切相关，即THDI取决于输出直流电压和初次极匝数比n（这里n=N1/N2 ）等。

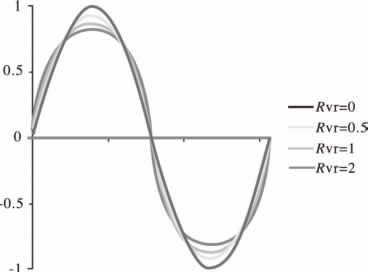

　　根据上述表达式把输入电流正弦波特性与Rvr关系式仿真绘图，如图4所示。由仿真输出图可知：Rvr数值越小时，输入电流就越正弦，失真度就越小；反之则正弦特性越差。

图4 正弦电流仿真图
