大功率白光【LED净化灯】高效均流并联供电系统

3 实验结果与数据分析

　　3. 1 大功率白光LED净化灯 与高效均流并联供电系统的集成

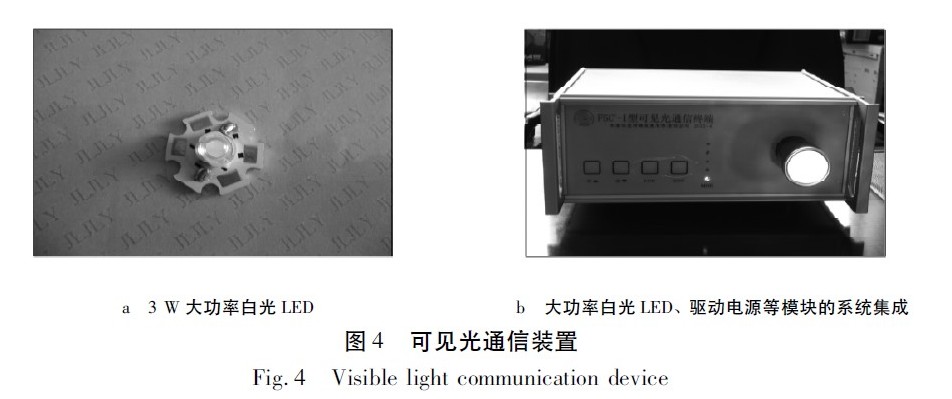

　　为测试所制作的双DC /DC 并联供电系统的性能，采用3 W 大功率白光LED（ 额定电流750 mA、额定电压4. 0 V） 做了驱动实验与性能测试，LED 的照片如图4 所示。将大功率白光并联供电系统、大功率白光LED、数据编码模块、Bias-Tee 耦合模块以及按键/指示灯等进行了系统集成，研制了兼具照明与通信双重功能的通信装置（ 见图4b） .利用该装置，对给出的并联供电系统进行了实验。

　　3. 2 照明状态时的均流特性实验

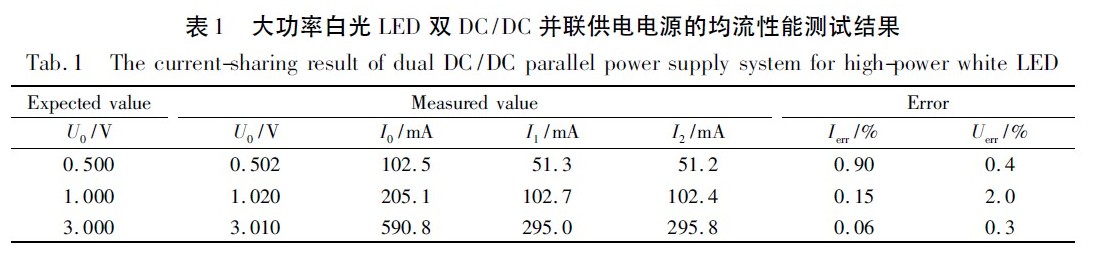

　　通过按键分别设定驱动器输出电压为0. 5 V、1. 0 V 和3. 0 V,接上白光LED,分别读取两个DC /DC支路的工作电流I1和I2、LED 两端的工作电压U0以及流经LED 的工作电流I0,其测试结果如表1 所示。

　　定义输出电压误差

　　其中U0,exp为实验测得的输出电压，U0,the为理论设定的输出电压。定义两支路电流偏差


　　由表1 可见，测得的实际电压与设定值相比，3 次测量的误差小于2%,两支路电流的偏差小于1%,实现了很好的稳压与均流效果。

　　3. 3 照明状态时的电源效率实验

　　定义供电电源的效率为

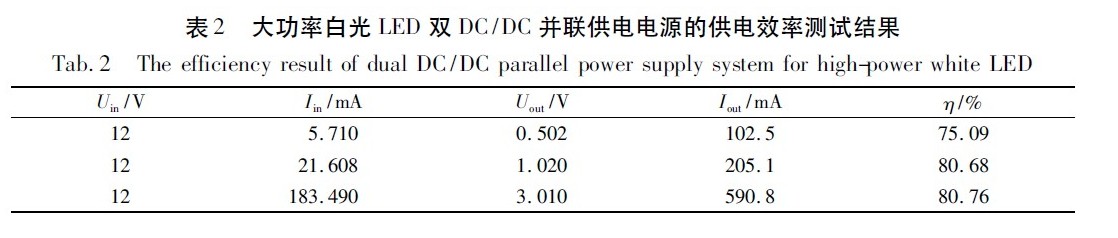

　　其中Ii和Ui分别该系统的输入电压和输入电流。在表1 所示的3 种驱动情况下，分别测量了电路输入电压，输入电流，输出电压和输出电流，进而计算出供电效率，其结果如表2 所示。当电源输出电压较小时，电源的效率较小，当输出电压增大时，电源效率增大，可达80%以上。

　　3. 4 可见光通信状态时输出电压的线性区测试

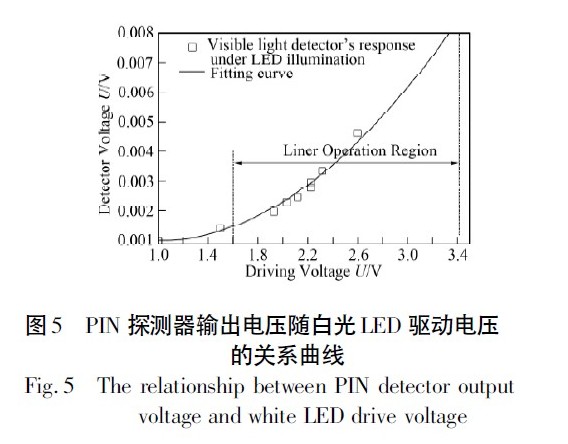

　　当白光LED 处于通信模式时，为保证通信质量，需要提供稳定、线性的驱动电压。为验证该供电系统的线性特性，将其用来驱动白光LED,同时使用可见光PIN 探测器测试了探测器的响应。实验测得的PIN 探测器输出电压随白光LED 驱动电压的关系如图5 所示。可以看出，当驱动电压小于1. 6 V 时，白光LED净化灯 进入非线性工作区。因此，当将该供电电源驱动白光LED净化灯 进行可见光通信时，应使其输出电压（ 亦即Bias-Tee 的直流输入电压） 调整至线性区中间点（ 亦称为线性工作点） ,约为2.7 V.

　　3. 5 动态响应测试

　　当使用该双DC /DC 并联供电电源驱动白光LED净化灯时，笔者研究了当电源上电和关电时，LED 两端电压的瞬时变化特性，测量结果如图6 所示。可以看到，由于DC /DC 电源输出端电容的储能作用，输出电压在上电和关电时并不存在尖峰和毛刺现象，因此，不会损坏LED.另外，从响应曲线可以看出，当电压从0 上升至稳定的1.6 V 时，上升时间约为20 s,关电降至0 的下降时间约为65 s.
