隔离型高功率因数【LED净化灯】照明驱动方案SM7530

一、SM7530简介

　　SM7530采用专利的恒流控制技术，输入无需电解电容。适用于85Vac~265Vac全范围输入电压，恒流精度可达到±5%，PF值大于0.9，具有输出开、短路保护特性。典型方案原理图如下：

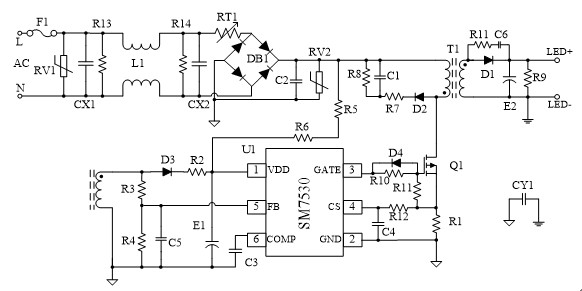

方案原理图

　　二、典型方案

　　2.1 36V/1A方案实物图

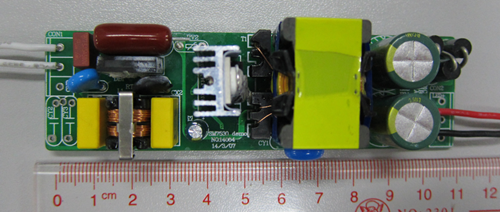

电源板正面图

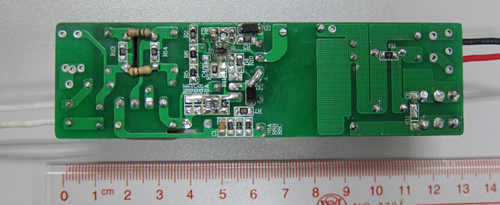

电源板背面图

　　2.2 36V/1A典型测试数据

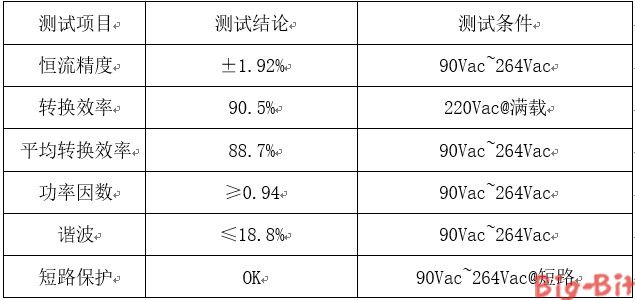

　　<1>、系统基本电气参数及可靠性测试

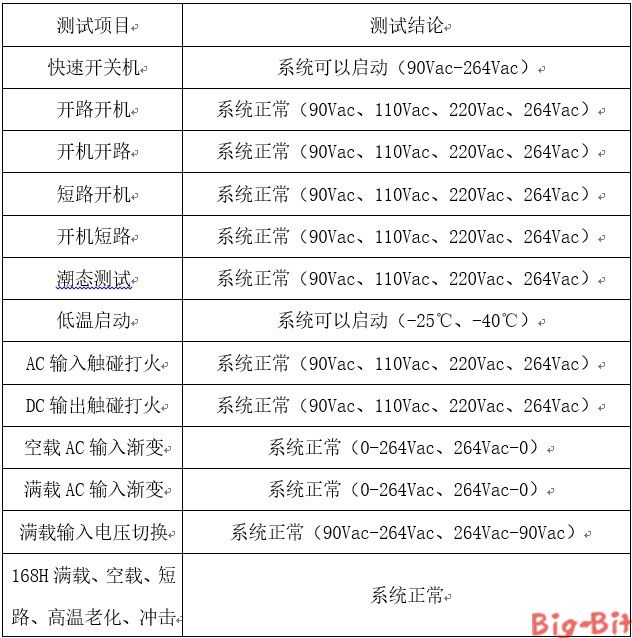

　　<2>、系统可靠性测试

　　三、小结

　　经过多年的技术积累和沉淀，明微电子在原有小功率驱动芯片SM7523，SM7307等芯片的基础上，推出了大功率系列驱动芯片SM733X、SM753X系列。SM753X系列是高功率因数隔离式LED净化灯照明驱动，包括外驱MOSFET的SM7530，内置MOS的SM7532/SM7534等芯片，可广泛应用于led净化灯吸顶灯、led平板净化灯、T5、T8日光灯以及隔离电源等领域。
